     太陽能硅片/半導體硅片

      硅片又稱硅晶圓片， 是制作集成電路的重要材料，通過對硅片進行光刻、離子注入等手?段，可以制成集成電路和各種半導體器件。硅片是以硅為材料制造的片狀物體，直徑有 6英寸、 8 英寸、 12 英寸、18英寸等規格。單晶硅是硅的單晶體，是一種比較活潑的非金屬元素，具有基本完整的點陣結構。不同的方向具有不同的性質，是一種良好的半導材料。
      純度要求達到 99.9999%，甚至達到 99.9999999%，雜質的含量降到 10-9的水平。采用西門子法可以制備高純多晶硅，然后以多晶硅為原料，采用直拉法或懸浮區熔法從熔體中生長?出棒狀單晶硅。單晶硅圓片按其直徑主要分為 6 英寸、 8 英寸、 12 英寸及 18 英寸等。

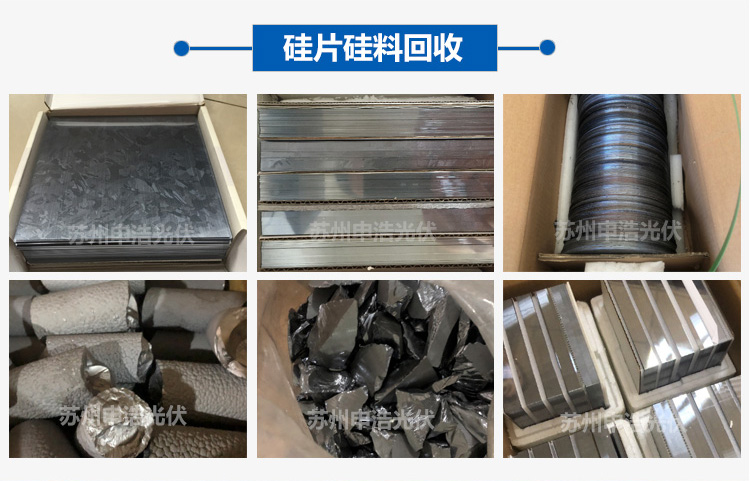

    單晶硅片回收 硅片價格 多晶硅片行情 隆基硅片申浩光伏回收 協鑫硅片收購

半導體材料分為晶圓制造材料和封裝材料。晶圓制造材料可以進一步細 分為硅片及硅基材料、光掩模板、電子氣體、光刻膠、光刻膠輔助材料、 CMP 拋光材料、工藝化學品、靶材及其他材料。
     光伏硅片，而封裝材料可以進一步 細分為封裝基板、引線框架、鍵合絲、包封材料、陶瓷基板、芯片粘結 材料和其他封裝材料。


半導體硅片是全球應用最廣泛、最重要的半導體基礎材料，是制造芯片的基本襯底材料，也是唯一貫穿各道芯片前道制程的半導體材料，目前全球半導體市場中，90%以上的芯片和傳感器都是基于硅材料制造而成，其在晶圓制造材料中占比最大。


    直拉法和區熔法的比較


硅片尺寸越大，將來在制成的每塊晶圓上就能切割出更多的芯片，單位芯片的成本也就更低。在 1960 年時期就有了 0.75 英寸(約 20mm)左右的單晶硅片。
  在 1965 年左右 GordonMoore 提出摩爾定律時，還是以分立器件為主的晶體管，然后開始使用少量的 1.25 英寸小硅片，進而集成電路用的 1.5 英寸硅片更是需求大增，之后，經過 2 英寸， 3 英寸，和4 英寸。接下來 5 英寸， 6 英寸， 8 英寸，然后進入 12 英寸、18英寸。






    半導體硅片尺寸發展歷程


單晶硅片是制造半導體硅器件的原料，用于制作大功率整流器、 大功率晶體管、二極管、?開關器件等，其后續產品集成電路和半導體分立器件已廣泛應用于各個領域。單晶硅作為一種重要的半導體材料,在光電轉換、傳統半導體器件中其應用已十分普遍。以電驅動的發光光源，如放電燈、熒光燈或陰極射線發光屏、 發光二極管等。從信息角度來看， 可利用光發射、放大、調制、加工處理、存儲、測量、顯示等技術和元件，構成具有特定功能的光電子學系統。
例如，利用光纖通信可以實現迅速和大容量信息傳送的目的。? ? ? 它使原來類似的技術水平得到大幅度的提高。


     半導體單晶硅片的生產工藝流程


單晶硅片是單晶硅棒經由一系列工藝切割而成的，制備單晶硅的方法有直拉法（ CZ 法）、區熔法（ FZ 法）和外延法，其中直拉法和區熔法用于制備單晶硅棒材。區熔硅單晶的最大需求來自于功率半導體器件。


    單晶硅制備流程


直拉法簡稱 CZ 法。CZ 法的特點是在一個直筒型的熱系統匯總，用石墨電阻加熱，將裝在高純度石英坩堝中的多晶硅熔化，然后將籽晶插入熔體表面進行熔接，同時轉動籽晶， 再反轉坩堝，籽晶緩慢向上提升，經過引晶、放大、轉肩、等徑生長、收尾等過程，得到單晶硅。
